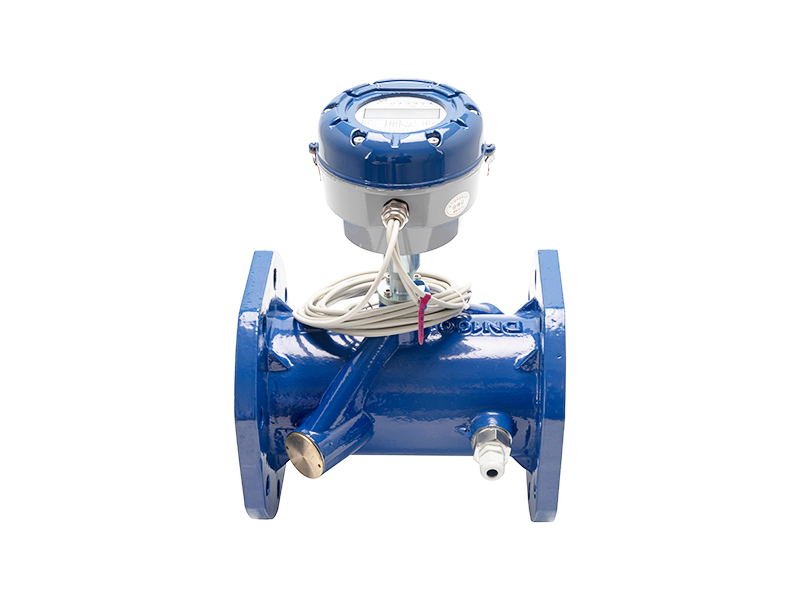

管道式单声道、多声道超声波流量计（XHY-USF系列）
产品特点：
1. 双向流量显示，实时反映瞬时流量、累积流量；
2. 始动流量低，准确度等级高；
3. 无任何运动部件，无磨损，使用寿命长，通径设计，无压力损失；
4. 可集成温度检测模块、压力检测模块；
5. 欠电压和断电保护，数据可追踪；
6. 支持RS-485接口、M-BUS接口、NB-IOT、4G,可实现远程抄表功能，便于集中管理；
7. 整机防护等级IP68，可浸水工作；
8. 产品符合GB/T778-2018、JJG162-2019 行业标准。
应用领域：
应用于居民家庭用水、小型工业用水，满足用水企业贸易结算、集中监控。
技术参数：
项目 | 参数 |
准确度等级 | 2 级 |
最大工作压力 | 1.6 MPa |
使用环境 | 环境温度：-20℃~+55℃ 介质环境：4℃~60℃ |
温度等级 | T30/T50/T70 默认 T30 |
防水等级 | IP68 |
流场敏感度 | U10/D5 |
管段材质 | 铸铁/不锈钢/碳钢 |
通讯接口（可选） |
MBUS/RS485 4G/LORa/NB 波特率2400/9600
|
数据存储 |
数据实时存储，断电保护功能 |
工作电源 |
3.6V 锂电池供电 |
流量范围
流量点 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
Qs | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 |
Qp | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 |
Qi | 0.15 | 0.25 | 0.4 | 0.6 | 1.0 | 1.5 | 2.5 | 4 | 6 |
安装尺寸
公称通径
（mm） | 管段长度
L（mm） | 法兰面宽度
D( mm ) | 管段高度 (mm) | 螺栓孔径× 数量 N - Ø |
50 | 200 | 165 | 125 | 18×4 |
65 | 200 | 175 | 170 | 18×4 |
80 | 220 | 185 | 185 | 18×8 |
100 | 250 | 220 | 180 | 18×8 |
125 | 250 | 230 | 230 | 18×8 |
150 | 300 | 285 | 240 | 22×8 |
200 | 350 | 340 | 295 | 22×12 |
250 | 450 | 405 | 330 | 22×12 |
300 | 500 | 445 | 370 | 22×12 |
